矿用本安型操作台 TH12
1 概述
1.1 用途
TH 12矿用本质安全型操作台是KXJ 127矿用隔爆兼本质安全型可编程控制箱（简称控制箱）的配套设备。通过可编程控制箱和本安操作台的本安连接，可以完成对本安操作台上的按钮和转换开关的操作，帮助PLC完成数据采集和控制功能。
1.2 使用条件
1.2.1海拔低于2000m；
1.2.2周围介质温度在-10℃~+40℃之间；
1.2.3周围空气相对湿度不大于95%±3%（环境温度25℃时）；
1.2.4有甲烷和煤尘爆炸危险的环境；
1.2.5在无强烈颠簸振动及与垂直倾斜度不大于15°的地方；
1.2.6在无足以腐蚀金属和破坏绝缘的气体及蒸汽的环境中；
1.2.7在有防雨雪（滴水）设备及不经常充满水蒸气的环境中；
1.2.8污染等级：3级；
1.2.9安装类型：Ⅱ类。

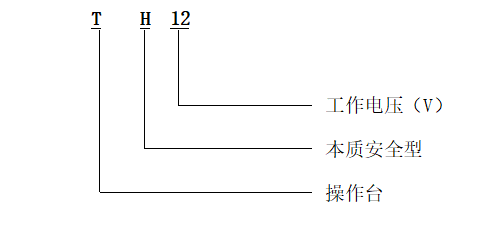

1.3 型号的组成及含义
1.4 产品执行标准的编号：GB3836-2010、Q/AZDKJ 005-2019(TH1-24矿用本质安全型操作台企业标准)。
2 技术参数
2.1 防爆型式：本质安全型ExibIMb；
2.2 本安工作电压：DC12.5V，本安工作电流：≤1.3A；
2.3 关联设备：本安操作台的关联设备是KXJ1-1140(660)矿用隔爆兼本质安全型可编程控制箱；
2.4 外型尺寸：长×宽×高 1233×1000×1000。
3 产品结构、功能和特点
3.1 结构特征
操作台是用2mm厚的钢板焊接而成的长方体，所有的操作器件安装在操作台表面。操作器件有按钮、转换开关、指示灯等，其所有的连线从箱体的下部通过本安喇叭口进线。
3.2 功能
TH 12矿用本质安全型操作台是KXJ1-1140(660)矿用隔爆兼本质安全型可编程控制箱（简称控制箱）的配套设备，操作台配合控制箱工作，完成所接系统的操作及各种信号的显示与转换等。
操作功能
●操作方式转换。操作台上设有自动、手动等操作转换按钮，可方便完成系统所需的操作。
●起停操作。操作台上设有张紧、制动泵和变频启动、停止按钮；启动、停止、复位、翻页、紧急停车按钮。
3.3 产品特点
TH 12矿用本质安全型操作台结构简单、功能齐全、操作简单且维修方便。
4 安装
系统接线应由专业安装人员严格按照本公司设计的专用《系统接线图》、《电气原理图》和有关的《煤矿安全规程》规定接线。所有设备外壳必须接地良好。
5 保养、维修与注意事项
5.1 系统在现场应当有专人看护，防止人为的器件、部件缺损，以保证安装、调试工作的顺利进行；
5.2 系统在安装、调试结束后，应当交付专人使用和维护；
5.3 系统应至少每周一次由专门人员进行检查，及时维修；
5.4 不得改变本安电路和与本安电路有关的电气参数及本安结构，不得改变电气元件的规格、型号；
5.5 本安产品不得随意与其它未经联检的设备连接；
5.6 如需更换产品的部件，必须更换同厂家、同型号的产品，不得使用其他产品替代；
5.7 未断电禁止开箱操作。
6 包装、运输及储存
6.1 随同产品装箱的文件；
（1）装箱单；
（2）产品合格证；
（3）产品使用说明书。
6.2 系统允许用任何有防雨、防晒措施的运输工具运输。
6.3 在运输过程中，设备不应受到剧烈的振动，不能倒置。
6.4 储存环境温度在-10℃~+40℃范围内，相对湿度不大于95%，无酸、碱及其它腐蚀性气体，无强烈机械振动、冲击及电磁场。
7 定货须知
7.1 设备到货必须有专职人员拆箱验收。
7.2 拆箱后，应根据随机装箱单核对数量、型号是否有误，并检查设备部件有无因运输不当而损坏、脱落和其它异常现象。
7.3 检查随机的文件是否缺损，产品说明书、产品合格证和用户在定购时提出的特殊资料。如果资料缺损、装置损坏，应及时与本公司联系。
7.4 如果核对无误，签字验收。本公司将以此为凭，放弃对承运单位的索赔权，设备由用户监管。
8 定购和服务
8.1 本系统鉴于使用的场合不同，属特殊供货产品，建议客户委托本公司设计定制。
8.2 本公司提供相关的设计资料，如《电气原理图》、《系统接线图》和《使用说明书》，以及各种证件等等。
8.3 定购合同，必须注明设备的型号、台数、交货日期和形式，以及运费承担、违约责任等条款。
8.4 在用户需要系统调试时，承诺30小时内到达。调试人员对用户进行技术培训，本公司提供自系统安装使用起为一年的保修服务。
