矿用浇封兼本安型直流稳压电源 KDW127 12B
1 概述
KDW127 12B矿用浇封兼本质安全型直流稳压电源是结合我公司多年研经验而设计的。允许在甲烷、煤尘等爆炸危险环境中使用，具有体积小，重量轻，容量大等特点，现场安装、拆卸、移动极为便捷，适用于煤矿井下各作业场所。
1.1型号含义：
1.2 基本参数
1.3 工作环境条件：
a)温度：0℃～40℃；
b)平均相对湿度：≤95%RH(+25℃)
c)大气压力：（80～110）kPa
d)煤矿井下有煤尘、甲烷爆炸性危险、但无破坏绝缘的腐蚀性气体场所。
2 防爆型式与结构
2.1 防爆型式：矿用浇封兼本安型
2.2 防爆标志：Ex mb [ib Mb] I Mb
2.3 防护等级：IP54；
2.4 外形尺寸：235mm×120mm×80mm。
2.5 重 量：约6kg。
3 技术条件要求
3.1 额定输入电压: AC127V，额定功率：≤100W，频率50Hz，电压变化范围75%～110%。
3.2 电源具有过流、过压及短路保护功能，当发生故障时，电源自动保护，故障解除后自动恢复正常工作。

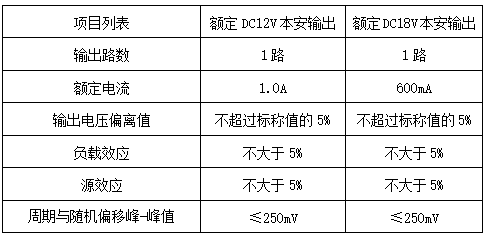

3.3 主要技术指标见表1
表1
3.4 标称DC12V本安输出：过压保护值≤DC12.5V、过流保护值≤1.9A、短路电流≤1.0A。
3.5 标称DC18V本安输出：过压保护值≤DC18.5V、过流保护值≤0.9A、短路电流≤500mA。
3.6 备用电源
a) 最高充电电压：≤21V；
b) 充电截止电压：≤22.2V；
c) 放电终止电压：≥15.5V；
d) 充电电流：≤500mA；
e) 转换时间：≤500ms；
f) 工作时间不小于2h(额定负载时) ；
g) 备用电池技术参数：电池组由深圳潽瑞科技有限公司生产的规格型号为IFpR32/70磷酸铁锂电池6节串联而成，额定电压/容量19.2V/5Ah。单节电池额定电压/容量为3.2V/5Ah，电池组符合MT/T 1051-2007《矿灯用锂离子蓄电池》的要求，电池组应具备单体电池过充电压保护、单体电池过放电压保护、充电过流保护、放电过流保护、输出短路保护、温度保护功能。
3.7 本安参数：Uo: 12.5VDC，Io：1.9，Co:20uF，Lo：0.1mH；
Uo: 18.5VDC，Io：0.9A，Co:4uF，Lo：0.1mH。
4 工作原理
4.1 电源电气原理
电源是由稳压电路、输出保护电路等组成。输入电源进入稳压电路，进行稳压限压，然后进入保护电路，进行限流保护再输出本安电源。
5 使用方法
电源的输入和输出端分别引出电缆,接用电源时,使用是分别接入输入和输出电缆线。
6 维护与常见故障处理
6.1 注意警告标示牌，井下开盖前必须关闭交流电源开关
6.2 本安电源的过流、过压保护应定期调试，保证其动作可靠
6.3 电源的安装地点应避免淋水，避开冒顶等危险场所
6.4 用户应指定专人使用和维护电源，使用前应阅读使用说明书，并详尽了解电源的性能及工作原理
6.5 按井下电气设备防爆面的保养规定和使用方法。维护好电源的全部防爆面．定期检查防爆面。
6.6 用户自行维修电源板时，应指定受过专门培训的人员进行。
6.7 电源应在仓库内保管，室内温度应为0℃～35℃，且湿度不大于85％，不含有腐蚀性气体的库房。
6.8 在用户遵守保管，使用，安装，运输，贮存规则的条件下，从制造厂发货日期起半年内，电源因制造质量不能正常工作时，制造厂无偿为用户维修或更换。
6.9 常见故障及处理方法
7 注意事项：
1.安装和操作前请仔细阅读本说明书。
2.设备连接必须严格按说明书要求进行。
3.在爆炸性气体环境中使用时，需遵守相关的防爆设备操作规程。
4.严禁用户私自更换电池，如电池出现问题需返厂进行检测、维修！
5.检修本电源时,不得改动原电路参数及条件,不得改动电气元件的规格和型号。
6.不得带电拔插集成电路或更换元件。
7.在爆炸性气体环境中严禁打开。
8.本安电源输出之间不得串并联使用且不得同时向两路电源共地的设备供电。
9.后备电池出厂时已经按照最佳电气性能连接，严禁更改及拆卸。
10.后备电池安装在不锈钢外壳内且用螺柱固定，严禁拆卸及挪动。
11.后备电池型号及厂家严禁私自更改，如需更换或维护须返回厂家。
12.电池组带有电池保护板，用于检测单节电池的电压、电流，且每一节电池间都有防反充二极管，使用时严禁更改电池保护板。
13.电池组电压输出端装有接线端子，拔插时注意方向，当方向不一致时接线端子不能安装。
14.电池组有单独的充电模块，在充电模块和其他供电模块之间接入防反充二极管，当二极管损坏时需及时更换。
8 包装
8.1 包装箱用木箱，产品在箱内安放牢固并应有防潮防震措施。
8.2 包装箱内应有下列文件和附件：
a.装箱单；
b.产品合格证；
c.使用说明书（应符合GB9969.1-2008的规定）。
9 随机附件及文件
电源出厂时，包装内包括以下内容：
a. 电源一台
b.说明书一本（本书）
c.合格证一份
10.运输及贮存
10.1 在运输过程中不允许碰撞或重压，并应防止雨水侵入。
10.2 不使用时，应存放在温度0℃～+35℃ ，相对湿度小于80%，通风良好，无腐蚀气体的库房内；长期不使用时，应包装存放，搬动中避免剧烈振动和冲击；
